CRB系列十字交叉滾子軸承是日本IKO公司的標準交叉滾子軸承系列（同日本THK公司的RB系列交叉滾子軸承），其結構亦為外圈分半、內圈整體型，薄壁型尺寸小型化設計、有助于相關結構的輕薄化設計，內圈整體結構更適宜于內圈旋轉精度高的場合，穩(wěn)定旋轉精度達微米；適用于精密檢測儀器、機器人關節(jié)、直驅力矩馬達、高精度轉臺等要求高精度、高剛性的應用場合。您在選擇此類軸承時，可先與我們聯(lián)系，索取軸承工況調查表，填寫后回傳至我公司，我們技術部門會根據(jù)實際工況幫助您進行軸承選型。

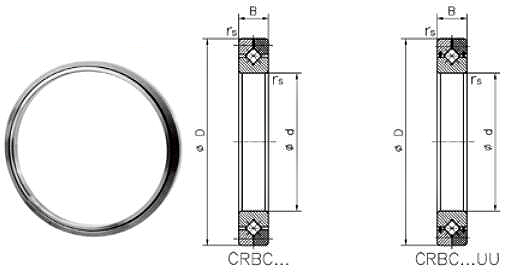

CRBC交叉滾子軸承結構圖
| 型號 | 主要尺寸(mm) | 軸肩尺寸(mm) | CRBC | CRB | 重量 | |||||||
| 帶保持架 | 滿裝 | 內徑 | 外徑 D | 高度 | 倒角(min) | da | Da | 額定動載荷 Cr (KN) | 額定靜載荷 Cor (KN) | 額定動載荷Cr (KN) | 額定靜載荷 Cor (KN) | (Kg) |
| d | B | |||||||||||
| CRBC 4010 | CRB 4010 | 40 | 65 | 10 | 0.3 | 44 | 54 | 4.28 | 5.14 | 5.98 | 8.04 | 0.15 |
| CRBC 5013 | CRB 5013 | 50 | 80 | 13 | 0.6 | 55 | 71 | 10.7 | 12.6 | 14.2 | 18.4 | 0.29 |
| CRBC 6013 | CRB 6013 | 60 | 90 | 13 | 0.6 | 64 | 81 | 11.6 | 14.6 | 15.4 | 21.5 | 0.33 |
| CRBC 7013 | CRB 7013 | 70 | 100 | 13 | 0.6 | 75 | 91 | 12.3 | 16.7 | 17 | 25.5 | 0.38 |
| CRBC 8016 | CRB 8016 | 80 | 120 | 16 | 0.6 | 86 | 107 | 18.2 | 25.5 | 24.3 | 37.5 | 0.74 |
| CRBC 9016 | CRB 9016 | 90 | 130 | 16 | 1 | 98 | 118 | 19.4 | 28.6 | 25.9 | 42.1 | 0.81 |
| CRBC10020 | CRB 10020 | 100 | 150 | 20 | 1 | 108 | 134 | 31.5 | 45.1 | 39.4 | 61.1 | 1.45 |
| CRBC11020 | CRB 11020 | 110 | 160 | 20 | 1 | 118 | 144 | 33.5 | 50.7 | 41.2 | 66.7 | 1.56 |
| CRBC 12025 | CRB 12025 | 120 | 180 | 25 | 1.5 | 132 | 164 | 47.7 | 70.5 | 59.9 | 95.4 | 2.62 |
| CRBC13025 | CRB 13025 | 130 | 190 | 25 | 1.5 | 140 | 172 | 49.2 | 74.8 | 61 | 99.8 | 2.82 |
| CRBC 14025 | CRB 14025 | 140 | 200 | 25 | 1.5 | 151 | 183 | 50.7 | 79.2 | 64.1 | 108 | 2.96 |
| CRBC15025 | CRB 15025 | 150 | 210 | 25 | 1.5 | 160 | 192 | 53.8 | 87.7 | 65 | 113 | 3.16 |
| CRBC15030 | CRB 15030 | 150 | 230 | 30 | 1.5 | 166 | 202 | 69.2 | 108 | 85.9 | 144 | 5.3 |
| CRBC20025 | CRB 20025 | 200 | 260 | 25 | 2 | 208 | 239 | 60.2 | 110 | 75.3 | 148 | 4 |
| CRBC20030 | CRB 20030 | 200 | 280 | 30 | 2 | 218 | 262 | 108 | 178 | 133 | 234 | 6.7 |
| CRBC20035 | CRB 20035 | 200 | 295 | 35 | 2 | 221 | 274 | 137 | 215 | 168 | 282 | 9.58 |
